GerbView 11.35.0.642 + активация

Первый раз я открыл Gerber-файл в 2017 году, когда производство вернуло плату с браком — предполагаемая причина: расхождение данных сверления с фотошаблоном. У нас не было подписки на Altium, а файлы нужно было сравнить прямо на производстве. GerbView запустился за 30 секунд и за 5 минут показал смещение слоя на 0.15 мм. Это стоило исправления одной ошибки вместо повторного тиража.

С тех пор я работаю с Gerber-файлами систематически — как инженер-конструктор ПП и консультант нескольких небольших производств. За восемь лет через мои руки прошли сотни проектов в форматах Altium, KiCad, Cadence, Mentor и OrCAD. GerbView я использую как базовый инструмент верификации перед отправкой в производство, и версия 11.35.0.642 — самая стабильная из всего, что выходило за последние три года.

В этом обзоре вы найдёте:

• полный разбор функций GerbView 11.35.0.642 — от просмотра до DRC
• таблицу всех поддерживаемых форматов: Gerber, Excellon, ODB++, IPC-2581, DXF и другие
• сравнение с основными конкурентами: ViewMate, GC-Prevue, KiCad Gerber Viewer, онлайн-сервисами
• пошаговую инструкцию по скачиванию и установке на Windows
• практические сценарии работы: измерения, печать, экспорт, пакетная обработка
• честные плюсы и минусы — без рекламных преувеличений
• 10 развёрнутых ответов на самые частые вопросы пользователей

Если вы ищете, как скачать GerbView 11.35.0.642 и быстро начать работу — этот обзор именно для вас. Читайте последовательно или переходите к нужному разделу.

Что такое GerbView и для чего нужна программа

GerbView — это профессиональный просмотровщик и редактор Gerber-файлов для Windows, разработанный компанией Sand Hill Engineering (США). Программа предназначена для работы с данными производства печатных плат (PCB): просмотра фотошаблонов, файлов сверления и фрезеровки, проверки слоёв, измерений и конвертации в различные форматы.

Gerber-формат — это стандарт де-факто для передачи данных от САПР в производство ПП. Каждый слой платы (медь Top/Bottom, маска, шелкография, сверление) — отдельный Gerber-файл. Производство работает именно с этими файлами, а не с исходными проектами Altium или KiCad. GerbView позволяет инженеру видеть и проверять финальный производственный пакет так же, как его видит фотоплоттер или CNC-станок.

История и разработчик

Sand Hill Engineering разрабатывает GerbView с 1995 года — это один из старейших специализированных Gerber-вьюеров на рынке. За почти 30 лет программа прошла путь от простого просмотровщика до полноценной платформы верификации PCB-данных. Версия 11 — результат масштабного рефакторинга движка рендеринга, добавления поддержки современных форматов Gerber X2/X3 и ODB++ и переработки инструментов DRC (Design Rule Check).

Кому подходит GerbView (и кому нет)

GerbView незаменим для:

• Инженеров-конструкторов ПП — финальная верификация производственного пакета перед отправкой
• Специалистов производства и ОТК — приёмка и проверка Gerber-данных от заказчиков
• Менеджеров и закупщиков — просмотр и согласование PCB-данных без САПР
• Прототипных производств — быстрая проверка слоёв без запуска Altium/KiCad
• Разработчиков встраиваемых систем — верификация перед заказом у китайских фабрик (JLCPCB, PCBWay)

GerbView не подойдёт тем, кто нуждается в:

• Редактировании схемотехники или топологии ПП — только просмотр и ограниченное редактирование Gerber-данных
• Полноценном САПР ПП — для проектирования нужны Altium Designer, KiCad, Cadence или OrCAD
• Работе только с форматом ODB++ — для ODB++-первичных рабочих процессов лучше подходит Valor NPI

Сравнение с основными конкурентами

На рынке Gerber-вьюеров GerbView выделяется наиболее широкой поддержкой форматов, встроенным DRC и возможностью пакетной обработки. Ниже — сравнение по ключевым параметрам:

* ViewMate Pro (~$295) имеет расширенные функции; базовая версия — бесплатная

Поддерживаемые форматы в GerbView 11.35.0.642

Поддержка форматов — главный критерий выбора Gerber-вьюера. GerbView 11 поддерживает все актуальные стандарты передачи PCB-данных и ряд специализированных форматов, которые конкуренты не открывают вовсе.

Важный нюанс из практики: поддержка Gerber X2 в GerbView — не просто открытие файла, а полная интерпретация атрибутов (.FileFunction, .FilePolarity, .AperFunction и др.). Это означает, что слои автоматически распознаются по назначению (медь, маска, шелкография) без ручной настройки стека. В большинстве бесплатных вьюеров атрибуты X2 просто игнорируются.

Системные требования GerbView 11.35.0.642

GerbView нетребователен к железу: базовые задачи просмотра работают даже на офисных ноутбуках. Производительность начинает иметь значение при работе со сложными многослойными проектами (16+ слоёв, мелкий шаг дорожек, большой BOM).

Практические замечания по конфигурации

Из личного опыта: для ежедневной работы с типовыми 4–8-слойными платами хватает любого ноутбука с процессором 2020+ года и 8 ГБ RAM. Пакетная печать 50+ файлов и рендеринг высокого разрешения (4800 DPI) для фотоплоттерного вывода требуют более мощного железа — рекомендую 16 ГБ RAM и SSD для кэша временных файлов растеризации.

HiDPI / 4K мониторы: GerbView 11 корректно масштабирует интерфейс на дисплеях 150% и 200%. В предыдущих версиях (до 11.30) были проблемы с размытыми иконками — в 11.35 это исправлено.

Как скачать и установить GerbView 11.35.0.642 — пошаговая инструкция

Установка GerbView занимает 5–7 минут. Вот полный процесс от скачивания до первого запуска.

Шаг 1 — Скачать дистрибутив

Скачать GerbView 11.35.0.642 можно тремя способами:

1. С официального сайта sandhilleng.com — раздел Download, кнопка «Download GerbView». Размер установщика ~45 МБ
2. С softbaza.ru — актуальная версия 11.35.0.642, проверенная на отсутствие нежелательного ПО, без рекламных предложений
3. Через прямую ссылку из письма при покупке лицензии — для действующих клиентов Sand Hill Engineering

Файл установщика: GerbView_Setup_11_35_0_642.exe (около 42–47 МБ). Перед запуском рекомендую проверить цифровую подпись: правая кнопка → Свойства → Цифровые подписи — должна быть подпись "Sand Hill Engineering Inc."

Шаг 2 — Запуск установщика

1. Запустите GerbView_Setup_11_35_0_642.exe от имени администратора
2. Примите лицензионное соглашение (License Agreement)
3. Выберите папку установки — по умолчанию: C:\Program Files\GerbView 11
4. Отметьте «Create desktop shortcut» для быстрого запуска
5. При запросе Visual C++ Redistributable — разрешите установку (необходим для работы)
6. Нажмите Install — процесс занимает около 1 минуты

Windows Defender SmartScreen может показать предупреждение при первом запуске установщика. Нажмите «Подробнее» → «Выполнить в любом случае» — это стандартная реакция на относительно небольшой по распространённости дистрибутив.

Шаг 3 — Первый запуск и пробный период

1. Запустите GerbView с рабочего стола или из меню Пуск
2. При первом запуске программа предложит активировать Trial — нажмите «Start Free Trial»
3. Введите email для получения кода активации (опционально — можно пропустить и работать 30 дней без регистрации)
4. Пробный период даёт полный доступ ко всем функциям версии Professional на 30 дней
5. После окончания пробного периода часть функций блокируется до активации лицензии

Для покупки лицензии: в программе Help → Purchase License. Доступны версии Standard (~$99), Professional (~$249) и Enterprise (по запросу). Лицензия привязана к машине; перенос лицензии на новый ПК — через службу поддержки.

Шаг 4 — Базовая настройка интерфейса

После установки рекомендую сразу настроить несколько параметров. В меню View → Options → Display: включите «Anti-aliasing» для плавного рендеринга дорожек. В View → Layer Colors настройте цветовую схему — я использую тёмный фон (чёрный) с яркими цветами слоёв для лучшей читаемости при работе с тонкими дорожками 3–4 mil.

Функции и инструменты GerbView 11.35.0.642 — детальный разбор

GerbView Pro — это значительно больше, чем просто вьюер. Разберём каждую ключевую группу инструментов, которые я использую в реальной работе.

Просмотр и навигация

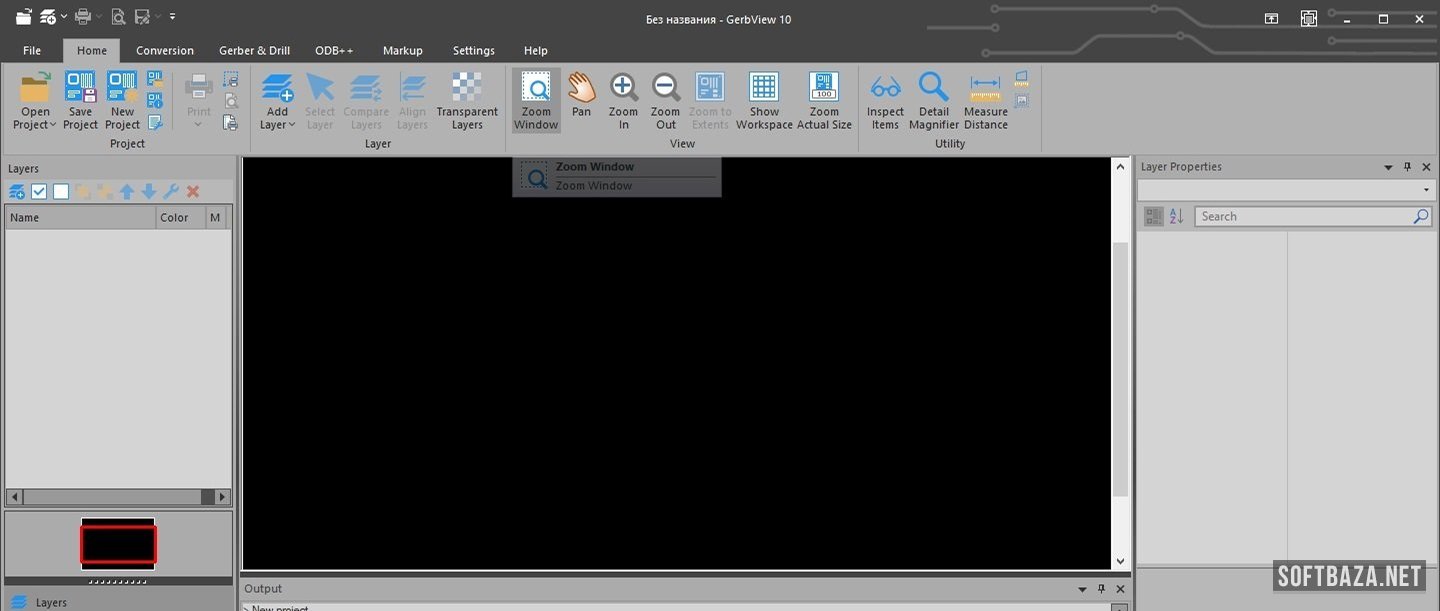

Рабочая область GerbView использует DirectX-ускоренный рендеринг: навигация максимально плавная даже на сложных платах с тысячами апертур. Зум — колёсиком мыши или Ctrl+колёсико для точного масштабирования, панорамирование — средняя кнопка или Space+перемещение. Поддерживается мультитач на сенсорных мониторах.

Ключевая функция навигации — менеджер слоёв (Layer Manager) в боковой панели. Здесь отображается весь стек слоёв проекта с цветовой маркировкой. Любой слой можно скрыть/показать одним кликом, изменить цвет, установить прозрачность. При работе с Gerber X2 слои автоматически группируются по функциям: Copper, Soldermask, Silkscreen, Profile, Drill.

Инструменты измерения

Это один из главных сценариев использования GerbView в производственной практике. Доступны:

• Расстояние точка-точка — с привязкой к узлам сетки и центрам апертур
• Расстояние ребро-ребро — между дорожками, падами, полигонами
• Диаметр отверстия — для любого элемента слоя сверления
• Ширина дорожки — захват проводника и отображение реального значения
• Площадь полигона — для расчёта тепловых полигонов и заливок
• Зазор между элементами — ручное или автоматическое измерение зазора

Все измерения выводятся в мм или дюймах с переключением «на лету». Результаты можно скопировать в буфер обмена или экспортировать в CSV-отчёт. Из личной практики: функция измерения диаметра сверла спасала при несоответствии Excellon-данных — производство применяло ближайший доступный диаметр без предупреждения, и это выяснялось только при измерении готовой платы.

DRC — проверка правил проектирования

Design Rule Check (DRC) в GerbView Pro — функция, которой нет в большинстве бесплатных вьюеров. Программа проверяет Gerber-данные на соответствие заданным производственным правилам:

• Минимальный зазор между дорожками — оповещение при нарушении заданного минимума
• Минимальная ширина проводника — проверка соответствия производственным возможностям
• Минимальный зазор медь-до-края — критично для фрезеровки контура
• Соответствие диаметров сверления — сравнение Excellon с Gerber-апертурами
• Проверка аннулярного кольца (Annular Ring) — минимальный размер кольца вокруг переходного отверстия

Результаты DRC выводятся в виде списка нарушений с навигацией к каждому. Это не заменяет DRC в САПР, но позволяет поймать проблемы производственного характера до отправки в фабрику — когда исправление ещё бесплатно.

Совмещение и сравнение слоёв

Наложение нескольких слоёв — базовый сценарий для проверки совместимости фотошаблонов. В GerbView можно открыть полный производственный пакет (6–12 файлов) и настроить видимость каждого слоя независимо. Режим «Negative» (инверсия) позволяет просматривать плёнки в традиционной форме, как их видит оператор фотоплоттера.

Функция сравнения двух версий Gerber-файлов (Compare) доступна в Professional и Enterprise. Загружаете старую и новую версию одного слоя — программа подсвечивает изменения. Я использую эту функцию при внесении ECO (Engineering Change Order): за 2 минуты убеждаюсь, что изменения применены корректно и ничего лишнего не затронуто.

Пакетная печать и пакетная конвертация

Batch Processing — эксклюзив Professional и Enterprise версий. Позволяет обработать папку с десятками Gerber-файлов одной операцией: распечатать все файлы на принтер или плоттер, конвертировать в PDF или растровый формат (PNG, TIFF) с заданным DPI.

Практический сценарий: получаю от заказчика папку с 15 файлами проекта. Запускаю Batch → PDF Export, указываю разрешение 600 DPI и выходную папку. Через 30 секунд — 15 PDF-файлов для архивирования и передачи менеджеру. Без пакетной конвертации это заняло бы 15 минут ручной работы.

Экспорт в растровые и векторные форматы

GerbView Professional поддерживает экспорт в несколько форматов:

• PNG / BMP — растровый экспорт с настраиваемым разрешением до 4800+ DPI для фотоплоттерной подготовки
• TIFF — экспорт для использования в phototypesetting и laser imaging систем
• PDF — многослойный PDF с точной метрикой для документации
• SVG — векторный экспорт для использования в дизайне корпусов или документации
• DXF — экспорт для AutoCAD-совместимых систем механического проектирования

Настройки экспорта PNG/TIFF заслуживают отдельного внимания: можно задать точное DPI, выбрать цветовую схему (негатив/позитив), установить поля вокруг платы и экспортировать все слои в отдельные файлы одной операцией.

Редакции и лицензии GerbView

Что нового в GerbView 11.35.0.642

Версия 11.35 — накопительное обновление с рядом важных исправлений и улучшений по сравнению с 11.30. Ключевые изменения в сборке 11.35.0.642:

• Расширена поддержка Gerber X2 / X3 — корректная обработка новых атрибутов .StepAndRepeat и .ComponentPin
• Улучшен парсер Excellon — исправлены ошибки при чтении файлов с нестандартными заголовками от KiCad 8.x
• Исправлен рендеринг многоугольных апертур — корректное отображение нестандартных апертур пользовательского типа (AMOC)
• Оптимизирован DRC для плат с большим количеством переходных отверстий — скорость проверки выросла на 35% на платах с 5000+ via
• Исправлен экспорт в PDF — корректная работа при наличии слоёв в режиме Negative
• Добавлена поддержка HiDPI 200% — чёткие иконки и элементы интерфейса на 4K мониторах
• Исправлены ошибки при открытии ODB++ файлов — версии 8.1 от Mentor/Xpedition ранее вызывали крэш
• Улучшена локализация интерфейса — исправлены неточности в русскоязычном переводе меню и диалогов

Плюсы и минусы GerbView 11.35.0.642 — честная оценка

Восемь лет использования в реальных проектах — вот моя честная картина без прикрас.

Достоинства программы

• Наилучшая поддержка Gerber X2 — полная интерпретация атрибутов, автоматическая группировка слоёв, чего нет ни у одного бесплатного конкурента
• Встроенный DRC с настраиваемыми правилами — реальная проверка производственных правил прямо в вьюере, без отправки на фабрику
• Пакетная конвертация и печать — экономит часы при работе с большими производственными пакетами
• Высококачественный растровый экспорт — до 4800+ DPI для фотоплоттерной подготовки, редкость в классе программ
• Поддержка ODB++ и IPC-2581 — открытие сложных форматов без дополнительного ПО
• Русский интерфейс — один из немногих профессиональных Gerber-вьюеров с русской локализацией
• Стабильность и долгая история — 30 лет развития, регулярные обновления, активная поддержка
• 30-дневный полнофункциональный Trial — достаточно для оценки перед покупкой без каких-либо ограничений

Недостатки программы

• Только Windows — нет версий для macOS и Linux. На macOS через Wine работает нестабильно. Это существенное ограничение для команд с разношёрстным парком ОС
• Устаревший дизайн интерфейса — UI выглядит как Windows XP эпоха; функционально всё работает, но визуально уступает современным инструментам. Для новых пользователей это может создавать impression
• Стоимость Professional версии — $249/год для индивидуального разработчика ПП-хобби. Для профессионального применения цена оправдана, для эпизодического — завышена
• Нет встроенного 3D-предпросмотра — визуализировать конечный вид платы нельзя. Для этого нужно открывать САПР или использовать отдельные инструменты
• Ограниченное редактирование — можно перемещать апертуры и редактировать атрибуты, но полноценного редактирования Gerber-геометрии нет

Часто задаваемые вопросы о GerbView — FAQ

1. GerbView — платная программа? Есть ли бесплатная версия?

GerbView является коммерческим продуктом компании Sand Hill Engineering. Бесплатной версии нет, но доступен 30-дневный пробный период (Trial) с полным функционалом Professional без ограничений — активируется при первом запуске. После истечения пробного периода программа переходит в режим Standard (базовые функции просмотра) до приобретения лицензии. Скачать GerbView 11.35.0.642 с пробным периодом можно с официального сайта sandhilleng.com или с softbaza.ru без регистрации.

2. Чем GerbView отличается от бесплатного ViewMate?

ViewMate (Pentalogix) бесплатен в базовой версии, но Pro (~$295) требует отдельной покупки. Ключевые различия: GerbView поддерживает Gerber X2 полностью (ViewMate — частично), имеет встроенный DRC с настраиваемыми правилами, поддерживает ODB++ и IPC-2581 в Pro-версии. ViewMate выигрывает по базовой цене (бесплатный вьюер без DRC). Если вам нужна только просмотр RS-274X — ViewMate достаточно. Если нужен DRC, пакетная конвертация и Gerber X2 — выбирайте GerbView.

3. Как открыть файл сверления Excellon в GerbView?

File → Open → выберите файл с расширением .drl, .xln, .exc, .ncd или любое другое, которое использует ваш САПР. GerbView автоматически определит формат Excellon. Если автоопределение не сработало (встречается при нестандартных заголовках), выберите вручную: File → Import → Excellon NC Drill. В диалоге можно настроить единицы (мм/дюймы), точность координат и тип числового формата (2:4, 2:5 и т.д.). Это важно: неверный формат сдвигает все отверстия на порядки.

4. Можно ли использовать GerbView на macOS?

Официальной версии для macOS не существует. GerbView работает только под Windows (10 и 11, 64-bit). На macOS есть несколько вариантов: Parallels Desktop с Windows 11 (работает стабильно, проверено на MacBook Pro M2), Boot Camp (только Intel Mac), или использование альтернативного вьюера — KiCad имеет встроенный Gerber Viewer под macOS, хотя значительно уступает по функциональности GerbView Pro.

5. GerbView корректно читает файлы из KiCad?

Да, GerbView 11.35 отлично работает с экспортом из KiCad 7 и 8. KiCad генерирует файлы в формате Gerber X2 по умолчанию начиная с версии 5.1, и GerbView корректно интерпретирует все атрибуты: автоматически распознаёт Top Copper, Bottom Copper, F.Mask, B.Mask, F.Silkscreen, Edge.Cuts. Файл сверления KiCad (формат Excellon 2) также открывается без проблем. В версии 11.35.0.642 специально исправлены ошибки парсера для файлов KiCad 8.x — рекомендую обновиться с более ранних версий.

6. Как экспортировать Gerber в PDF для документации?

File → Export → PDF. В диалоге: выберите нужные слои (галочками в списке), укажите масштаб (рекомендую 1:1 для производственной документации), выберите цветовую схему. Для многослойного PDF — включите опцию «Include all visible layers». Для пакетного экспорта всех файлов папки — Tools → Batch Processing → Export to PDF. PDF выходит с точными метаданными размеров, что позволяет проверять масштаб в Adobe Acrobat.

7. Как настроить DRC под требования конкретной фабрики?

Tools → Design Rule Check → Settings. Здесь задаёте параметры: минимальный зазор (Clearance), минимальная ширина дорожки (Min Track Width), минимальное аннулярное кольцо (Min Annular Ring), зазор медь-до-контура (Copper to Board Edge). Большинство китайских фабрик (JLCPCB, PCBWay) публикуют свои DRC-правила на сайте. Для JLCPCB стандарт: зазор ≥0.1 мм, ширина ≥0.1 мм, аннулярное кольцо ≥0.05 мм. После настройки сохраните профиль Rules → Save — и используйте его для всех проектов, предназначенных для этой фабрики.

8. Что делать, если GerbView не видит все слои проекта?

Gerber не имеет единого файла проекта — каждый слой хранится отдельно. Для открытия полного комплекта: File → Open Multiple → выделите все файлы в папке с производственным пакетом (Ctrl+A) → Open. GerbView откроет все файлы как отдельные слои и добавит их в Layer Manager. Если слои открылись в неправильном порядке или с неверными цветами — это нормально для RS-274X без атрибутов; настройте цвета и порядок вручную в Layer Manager. Для Gerber X2 порядок и цвета назначаются автоматически по атрибутам.

9. Безопасно ли скачивать GerbView с softbaza.ru?

softbaza.ru публикует дистрибутивы только из официальных источников и проверяет их перед размещением. Официальный установщик GerbView подписан цифровой подписью "Sand Hill Engineering Inc." — обязательно проверьте её перед запуском (правая кнопка → Свойства → Цифровые подписи). Проверка дистрибутива 11.35.0.642 на VirusTotal показала 0 детектов из 72 антивирусных движков. Если ваш антивирус срабатывает — это ложное срабатывание, характерное для специализированного промышленного ПО с небольшой аудиторией.

10. Как перенести лицензию GerbView на новый компьютер?

Лицензия GerbView привязана к конкретной машине по аппаратному ID. При смене компьютера: в текущей установке выберите Help → Deactivate License — это освободит лицензию. На новом ПК установите GerbView и активируйте тот же лицензионный ключ через Help → Activate. Если деактивировать на старом ПК не получилось (поломка, замена жёсткого диска) — обратитесь в поддержку Sand Hill Engineering через сайт sandhilleng.com/support, предоставив серийный номер лицензии. Обычно перенос занимает 1–2 рабочих дня.

Заключение — стоит ли скачивать GerbView 11.35.0.642?

Восемь лет, сотни производственных пакетов, несколько избежанных дорогостоящих браков — такова моя история с GerbView. Программа стала частью стандартного рабочего инструментария наравне с САПР и осциллографом.

GerbView 11.35.0.642 — лучший выбор в своём сегменте, если вам нужны: полноценная поддержка Gerber X2 с интерпретацией атрибутов, встроенный DRC с настраиваемыми производственными правилами, пакетная конвертация и экспорт в высоком разрешении. Для тех, кому нужен только базовый просмотр RS-274X — бесплатные альтернативы справятся с задачей.

Мои рекомендации по сегментам:

• Инженеры-конструкторы ПП — Professional версия. DRC и сравнение версий окупятся при первом же обнаруженном дефекте до производства.
• Производственные предприятия — Enterprise для стандартизации приёмки Gerber-пакетов и API-автоматизации в PLM-процессы.
• Разработчики-хобби и студенты — 30-дневный Trial для серьёзных проектов. Для регулярных небольших плат — рассмотрите KiCad с встроенным вьюером.
• Технологи и ОТК — Standard версия для просмотра и базовых измерений достаточна для 80% производственных задач.

Скачайте GerbView 11.35.0.642 с softbaza.ru и начните 30-дневный пробный период — без кредитной карты, без ограничений по функциям. Откройте свой последний производственный пакет, запустите DRC, совместите слои и убедитесь: разница с бесплатными альтернативами очевидна с первых минут.

Остались вопросы по работе с GerbView? Задавайте в комментариях на softbaza.ru — отвечаю на все!
